5 draads resistief touchscreen

5 draads Resistive touchscreen:

ATouch's 5 draads Resistive touchscreen is een van de meest uitgebreide applicaties.
De touchscreen functioneert door diverse soorten lichamelijke aanrakingen zoals; een vinger, handschoenen, rubber en etc.
Het scherm is bestand tegen vloeistoffen,vuil en vet en het functioneert in de meest vervuilde omgevingen.
ATouch 5 draads resistive touchscreen ondersteunt RS-232 en& USB interfaces voor:
LCD Display: 10.4" – 19"
CRT platte Display: 17"- 21"

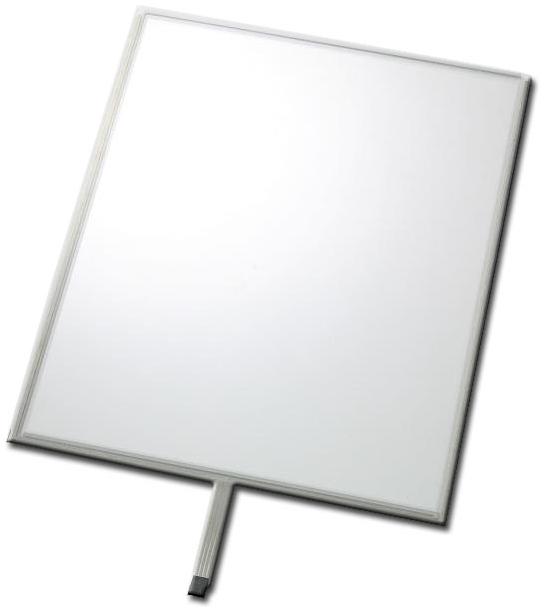

resistive panel

De voordelen van de 5 draads Resistive Touchscreen:

  • Lange levensduur
    (bijna 10  keer langer als de 4 draads touchscreen)
  • Aanraakmogelijkheden middels vinger, handschoen of styluspen
  • Zeer hoge nauwkeurigheid
  • Duurzaam en betrouwbaar
  • Vet, vuil en vloeistofbestendig

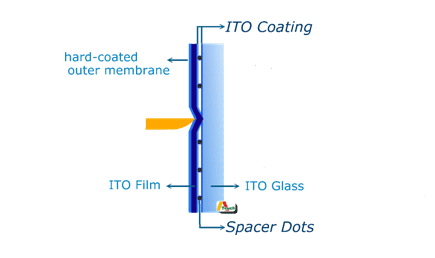

Het principe van de 5 draads Resistive Touchscreen:

De 5 draads resistive touchscreen heeft een twee laags structuur.
1. Het ITO glas heeft aan de binnenkant aan één zijde een resistive ITO coating.
2. Een dikke polyester ITO film is strak over het glas aangebracht.
Deze ITO film verstevigd met een duurzame laag laag aan de buitenkant en aan de binnenkant bevindt zich een ITO laag.








Zodra het scherm wordt aangeraakt, wordt de ITO film aangeraakt. Deze maakt een elektronisch contact met het ITO glas (beide op de ITO laag). Deze produceert vervolgens een voltage en is een analoge voorstelling van de aangeraakt positie.

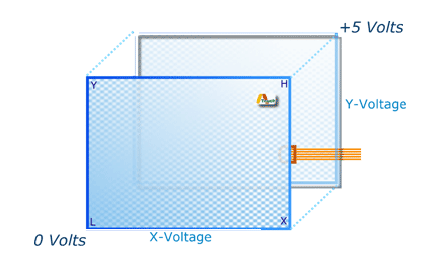

De 5 draads touchscreen is altijd gebruiksklaar voor een aanraking. De resistive laag van het touchscreen is gebaseerd op +5V voltage. 4 Drive lijnen op het glas (de ITO coating zijde) en de ITO film is geaard door een hoge weerstand. Wanneer er geen aanraking op het scherm plaats vind, is het voltage nul op de ITO film. De voltage hoogte op de ITO film  is analoog naar de digitale A/D omvormer en wordt  bestuurd door de microprocessor in de controller.

Zodra het touchscreen wordt aangeraakt, ontcijfert de microprocessor de hoogte van de voltage in de ITO film. Deze start dan met het omzetten van de coördinaten. De microprocessor voert de X-drive voltage door naar de
H-, X- positie en de grondpositie Y en L.
De analoge voltage is evenredig met  de X positie (horizontaal) van de aangeraakte positie en verschijnt op de ITO film op de positie S van de touchscreen schaduw connector.
Het voltage wordt gedigitaliseerd door een A/D omvormer en verstuurd deze naar de computer.





In hetzelfde proces, de microprocessor plaatst de Y- drive voltage door het gelijke + 5V naar de positie H-, Y- en de grondpositie X- en L.
De analoge voltage is evenredig met de Y- positie (verticaal) van de aangeraakte positie en verschijnt op de ITO film op de positie S van de touchscreen schaduw connector. Het signaal wordt geconverteerd en verloopt hetzelfde als voor de X- positie.

De controller ontvangt alle data voor het berekenen van de aangeraakte positie volgens de ingestelde (voor-)berekeningen van de exacte X- en Y coördinaten.




Enkele voorbeelden van toepassingsmogelijkheden zijn:

- Point-of-Sale gebruik: zelfbedienings winkels, bioscoop, loterij zuilen, fast food restaurants etc.
- Industrie: geautomatiseerde testen, automatiseerde inrichting, machine interface
- Medische toepassingen: medische instrumenten, onderzoek en patienten controle systemen.

- Vervoer: dash board besturingspanelen

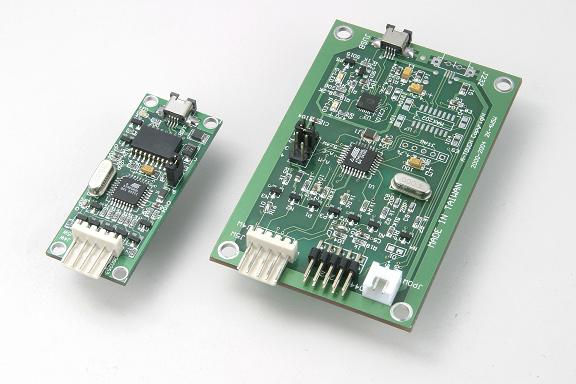

5 wire controllers
